无锡欧能专业根据工件定制全自动淬火机床。折弯机刀片淬火设备_折弯机刀刃口感应淬火机床主要用于淬火过程中对工件的固定、淬火过程中实现工件与感应加热线圈产生相对运动及生产过程中实现上述动作的重复可靠。

设备内设流量监控、位置超差报警、超行程报警，设备分如下部分组成
机床床身
工件定位及固定
感应加热线圈三维运动机构
喷液管路
集液箱
电气控制系统

机床床身：本部由钢制结构承载体和铝合金型材外骨架组成。钢制结构承载体主要满足设备运动部件的安装及工件定位固定的安装，它是由金属板材焊接而成，经过热处理后可有效控制后续使用过程中的焊接引力释放产生变形，从而影响运动部件精度使运动变得不可靠。铝合金型材外骨架使设备形美观大方。

工件定位固定：工件定位固定通水平二维方向气缸推动使工件定位于工件放置平台上某一固定点，并由气缸压紧以保证加热过程中工件与工件放置平台不产生相对位移。

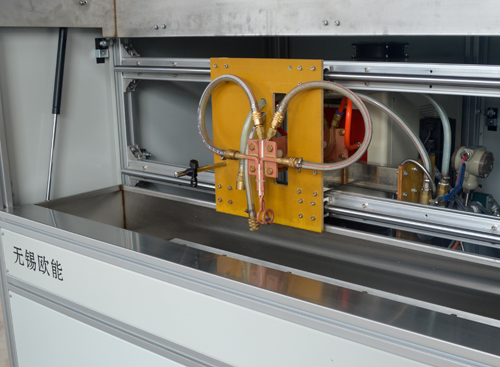

感应加热线圈三维运动机构：本结构为三座标数控单元。主要用于感应线圈与工件位置的调整及淬火过程中感应线圈与工件的相对运动，由三方向滑动导轨、滚珠丝杆、伺服马达等部份组成，可实现**定位快速移动
位置调整时可通过电子手轮调整操作方便灵活。

喷液管路：本部份主要由流量计、电磁阀、过滤器、水分配器流量计、手控阀及管路组成。电磁阀可实现淬火过程中喷液的自动控制。过滤器主要防止淬火液中的杂质堵塞感应器喷液小孔从而影响工件淬火质量。水分配器提供喷液所需的多路用水。流量计可实时监测淬火过程中的喷液流量，防止因流量不稳定影响淬火质量产生废件。手控阀用于调节喷液的大小来满足淬火所需的流量。流量超出设定范围作报警处理。流量报警范围可通过触摸屏进行设定。

集液箱：集液箱用于回收淬火过程中喷出的液体，保持工作现场工作环境的卫生。集液箱采用304不锈钢制作，经久耐用不生锈。

电气控制系统：电控系统及其外围电路组成均采用知名品牌。电控系统安装于独立柜内便于检修。




折弯机刀片淬火设备_折弯机刀刃口感应淬火机床配套高频感应加热电源以实现刀刃口自动感应淬火的生产需求。

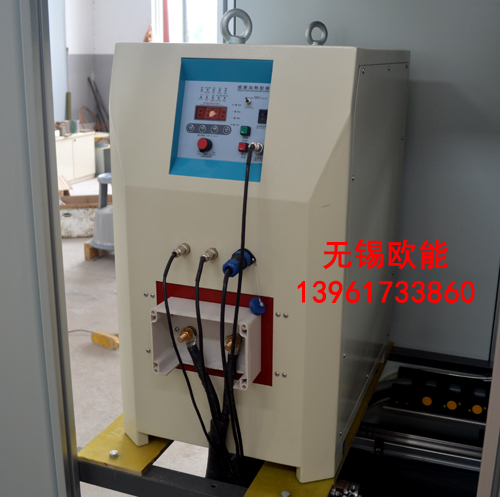

GCIC系列高频感应加热电源具有耗电省、节约冷却水、加热快、氧化层少、保护功能齐全可靠等特点。有过电压，过电流，电源缺相，水压过低，水温过高等自动保护功能。
感应加热设备采用全固态功率半导体器件MOSFET管组成逆变主电路，配以完善的显示、报警、操作功能。



折弯机刀片淬火设备还可配套能量监控系统，该系统具有感应淬火能量监控器的功能，实现了多项报警功能，如欠电流、超电流、欠电压、超电压、欠时间、超时间、欠能量与超能量。各项参数报警范围可自由设定。

折弯机刀片淬火设备_折弯机刀刃口感应淬火机床还可用于剪板机刀片淬火、切纸机刀片淬火、印刷包装机刀片淬火等。欢迎咨询0510-85539101  13961733860
