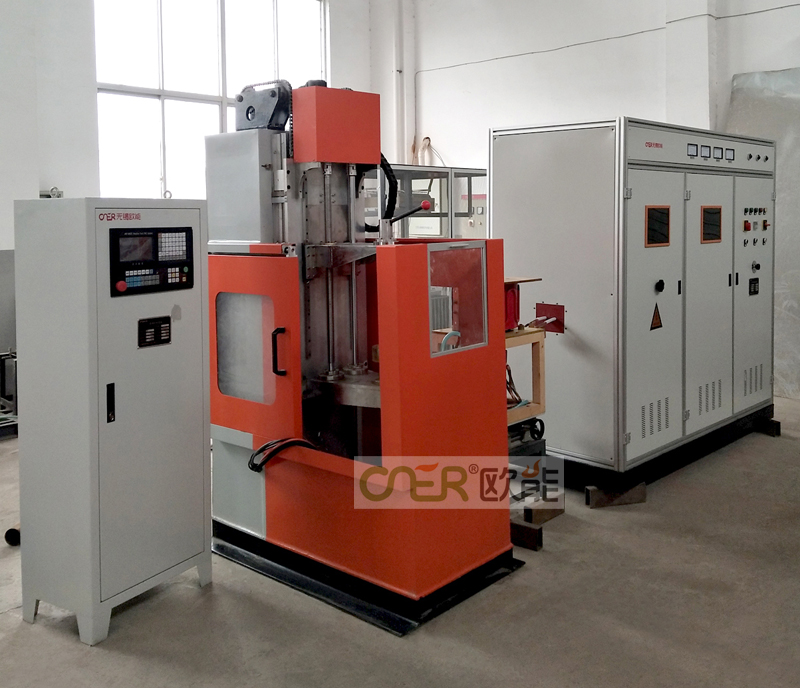

加工中心刀柄高频淬火设备

技术要求

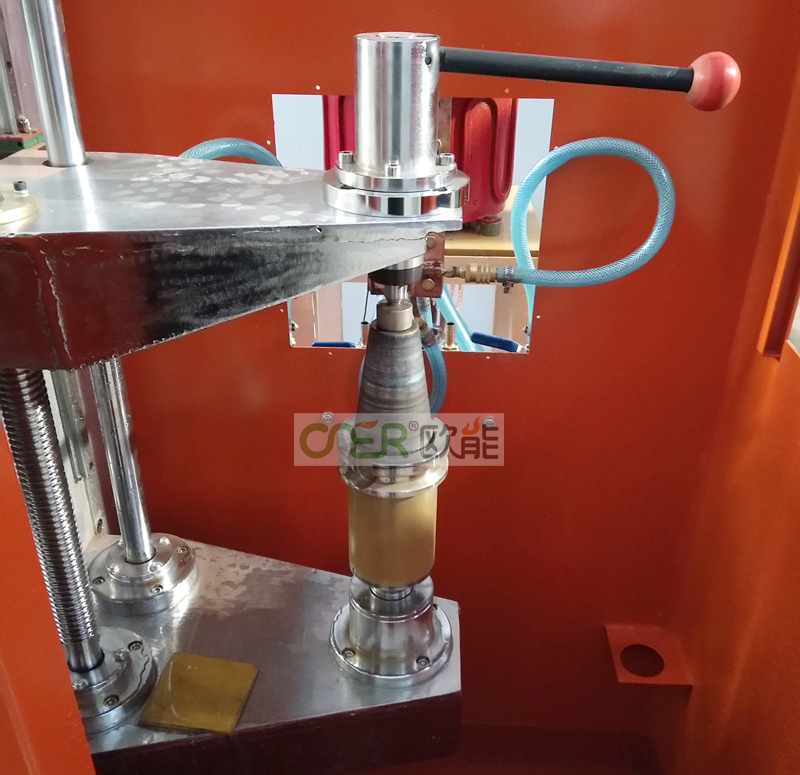

锥柄圆周扫描淬火，淬火深度小于1mm
设备选型
感应加热电源GCD80－2真空管式感应加热电源
淬火机床CJLS－0605立式淬火机床
设备介绍
GCD80－2真空管式感应加热电源
本装置设备主要有晶闸管交流调压器、整流变压器、高压硅整流器、电子管振荡器、藕合调节装置、灯丝变压器、控制系统、输出变压器二维调整机构、测量仪表等部分组成。



主要技术参数
输入电源                 3相  50 Hz  380 V
额定输入容量                180 kVA
振荡功率                    100 kW
输出功率                    80 kW
工作频率                    200～250 kHz
冷却水耗量                  250 L/min
振荡柜尺寸                  2100×800×1800
整流柜尺寸                  1500×1200×1800
重量                         约 1200 kg
典型工作状态
阳极电压                     12 kV
阳极电流                     9 A
栅极电流                     1.2 A
CJLS－0605立式淬火机床
本设备为三座标数控机床。主要由床身部分，垂直移动总成，上下**总成，垂直移动传动系统，主轴旋转系统，上**位置调整机构，配重机构，淬火喷水管路系统，挡水罩框和电器控制部分等组成。



主要技术参数（CJLS－0605立式淬火机床）
夹持工件长度                       600mm
垂直移动行程                       600mm
装夹工件直径                      Φ500mm
装夹工件重量                       30kg
输出变压器水平运动行程 （数控）        100mm
机床淬火移动速度                       1-30mm/s
机床快速移动速度                       20-80 mm/s
主轴转速(下**)数控                    0~90r.p.m
机床移动重复定位精度                   ±0.1mm
机床全行程内双向平行精度               ≤0.3mm
机床全行程内外圆跳动量                  ≤0.2mm
床身外形尺寸（长×宽×高）           1240×800×1900
操作柜外形尺寸(宽×厚×高)            600×400×1600
机床重量                                    约1000kg
