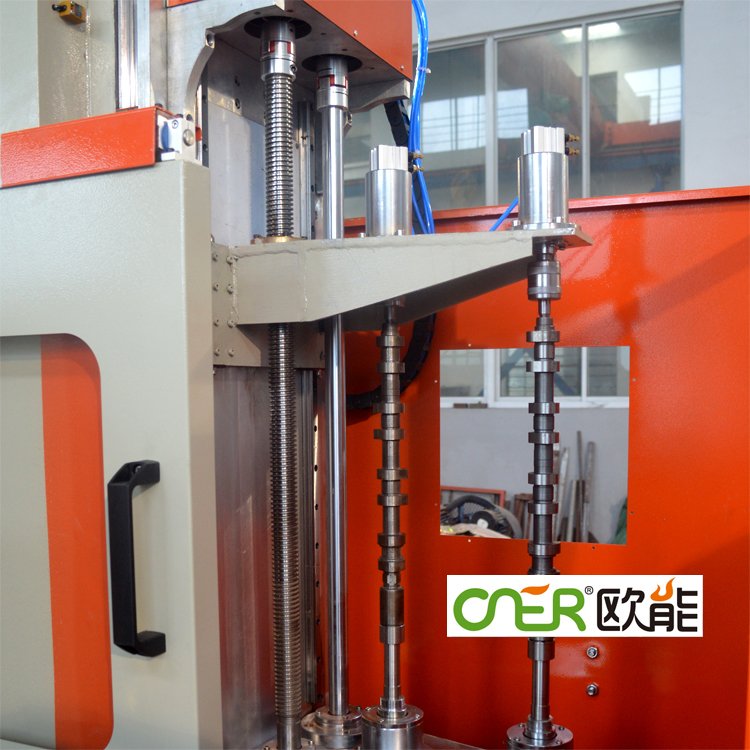

凸轮轴感应淬火机床参数及性能

凸轮轴感应淬火机床技术特性：
1.凸轮轴感应淬火机床床身运动部分采用滚珠丝杠，负载微调系统采用圆柱型导轨，数控采用南京数控伺服控制系统，设备工作方式采用工件移动方式淬火。电源功率由伺服系统给定，输出电压为-10V-0VDC。
2.感应器为螺栓连接，感应器根据零件的工艺情况设计制造感应器。
3.淬火机床采用直线导轨。工装卡具按上下工件方便、定位**进行设计。

凸轮轴感应淬火机床采用工件移动淬火方式，其参数：
1）轴及**数：单轴，双气动**
2）**间距：600毫米
3）工件旋转速度由变频电机电动调节
4）夹持工件长度620mm
5）垂直移动行程600mm
6）装夹工件直径Φ100mm
7）装夹工件重量50kg
8）机床淬火移动速度1-30mm/s
9）机床快速移动速度20-80 mm/s
10）主轴转速(下**) 40~150r.p.m
11）机床移动重复定位精度±0.1mm
12）机床全行程内双向平行精度≤0.3mm
13）机床全行程内外圆跳动量≤0.2mm
14）床身外形尺寸（长×宽×高）：（按800床身生产）
15）操作柜外形尺寸(宽×厚×高) 600 mm×400 mm×1600 mm
16）机床重量约 1200kg
17）冷却方式：喷液
18）机床外形尺寸（L×H×W） 1.3m×2m×0.8m
19）双工位中心距  193mm

凸轮轴感应淬火机床结构：
机床由床身，负载工件移动机构，**移动旋转机构，负载系统组成。床身为焊接床身，全密封结构。配滑动门，在零件淬火时可关上。

凸轮轴感应淬火机床电气控制采用国产经济型数控伺服系统（也可选配西门子、凯恩帝等）。变频器采用日本欧姆龙（omron）变频器。其他常规电器元件采用施耐德产品。电源功率模拟量信号由数控系统给出，可编程给定。

无锡欧能生产感应淬火机床：立式数控淬火机床、卧式全自动淬火机床、多工位盘类数控淬火机床、根据工件定制自动化淬火机床和成套感应淬火设备。
