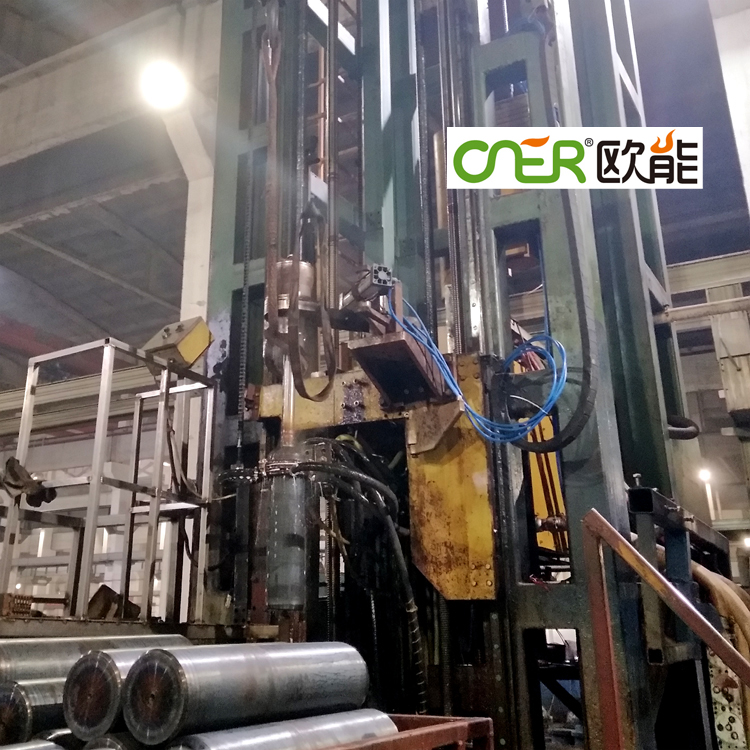

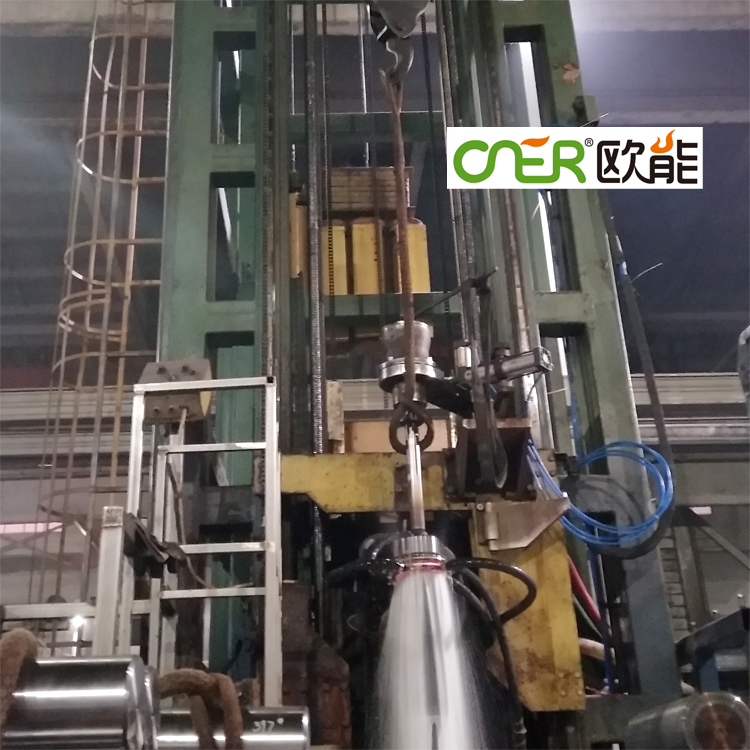

轧辊淬火机床具有承载能力强（工件重量可达几十吨，工件长达六米），可连续淬火、分段连续淬火等功能，主要适用于重型轧辊及长粗种轴类零件表面淬火。该机床具有手动-自动操作功能，适用于单件及批量零件生产。操作简单，功能齐全，结构合理，安装调试方便。

轧辊淬火机床参数：
1、 行程6000mm
2、 回转直径 1000mm
3、 下**转速 10～30n/min
4、 装载重量 50T
5、 机床重复定位精度 ±0.1mm
6、 机床双向平行度≤0.3mm
7、 机床全行程跳动量≤0.2mm

轧辊淬火机床配置及性能：
1、轧辊淬火机床采用双频变压器移动方式
2、轧辊淬火机床运动控制采用步进电机驱动滚珠丝杆传动。两变压器采用同一数控信号控制，保证两变压器同步移动。两变压器相对位置上下可调。速度无极可调，行程定位**。加强型车床数控系统，中文操作界面简便直观运行稳定可靠，抗干挠能力强。系统可对各种工件热处理工艺参数进行存储，存储量大。
3、设备运动副采用标准直线导轨，配有手动润滑保证良好润滑。
4、轧辊淬火机床床身为钢结构件。
5、上**装夹行程调节由摆线针轮减速机驱动梯形丝杆传动来实现。由继电器线路实现电机正反转实现上**升降改变装夹长度。上**轴配有3号莫氏孔，可随意调换不同形状**。
6、下**旋转即工件旋转采异步电机驱动变频器控制同步带传动，可实现转速大范围调整，并可在工作过程中任意调节。下**轴装有卡盘。
7、淬火变压器工作台为一个二维可调整工作平台。工作台可在水平面内作任意调整，调整范围100X100mm。调整机构运动副采用标准直线轴及直线轴承由梯形丝杆通过手轮调整，调整方便灵活调整精度高。
配重部分由链条拉动安全可靠使用寿命长。



轧辊淬火机床可与中频电源、超音频电源直接配套使用。控制系统采用PLC，工件旋转、移动采用变频调速，转速实现无级可调。与两套变频感应加热设备配套完成轧辊淬火工艺，其中一套工频电源用于对轧辊预热，另一套中频电源用于对轧辊淬火，其功率由轧辊直径决定。
